Elementanalyse (EDX/EDS)

• Detektor
  • Silicon Drift Detektor (SDD)
  • Thermoelektrische Kühlung
• Keine Stickstoffkühlung erforderlich!
  • 25 mm² aktive Detektorfläche
• Röntgenfenster
  • Ultradünnes Siliziumnitrid (Si₃N₄)
  • Elementdetektion Bor (5) bis Americium (95)
• Energieauflösung
  • Mn Kα ≤ 133 eV
• Röntgenanalyse
  • Multikanal Analysator mit 2048 Kanälen
  • 10 eV/Kanal
  • Maximale Zählrate Pro Sekunde: 300 000
• Die Auflösung eines EDX-Signals ist abhängig von der Ordnungszahl der getroffenen Elemente und ihrer Konzentration. Bei niedrigen Ordnungszahlen ist das Reaktionsvolumen bis zu einigen Kubikmikrometern groß, bei hohen Ordnungszahlen im kleinen zweistelligen Kubiknanometer-Bereich

Quelle: www.lot-qd.com/de

• Die EDX eignet sich, um Sediment- oder Gesteinsproben auf ihre Zusammensetzung zu untersuchen.
• In der Gewässerbewertung kann direkt in der Diatomeenprobe das Sediment untersucht werden. Dies kann hilfreich sein, um festzustellen, ob es sich um silikatische oder karbonatische Gewässer handelt. Außerdem kann eine Schwermetallbelastung festgestellt werden.
• Eine weitere Anwendung der EDX ist die Untersuchung von Materialien, Beton oder Fliesenkleber auf Asbest. Die Fasern können fotografisch dargestellt werden und die Zusammensetzung der Elemente lässt auf die Art des Asbests schließen.
• Akkreditierung gem. DIN EN ISO/IEC 17025:2018 ist nicht vorhanden.

Beispiel einer Asbestanalyse

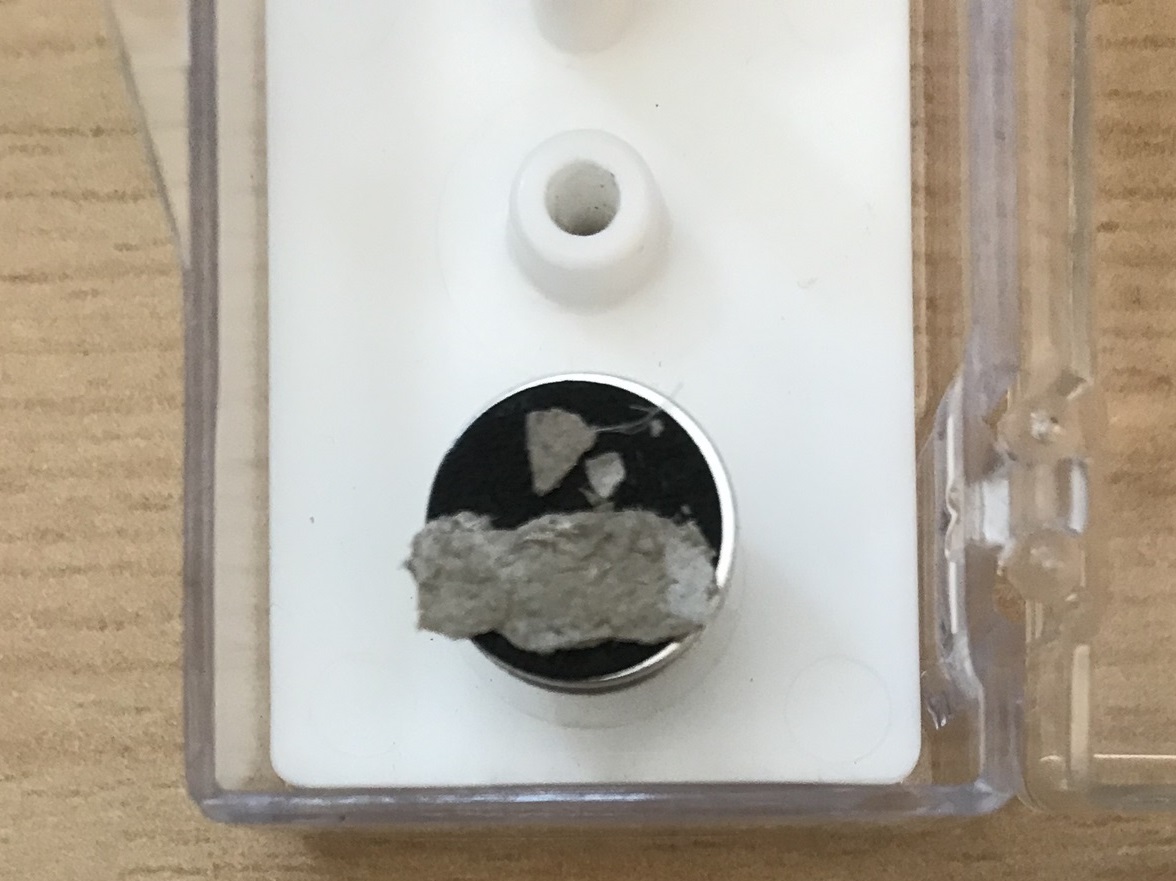

• Es wurde eine Eternitplatte aus dem Jahre 1975 untersucht.

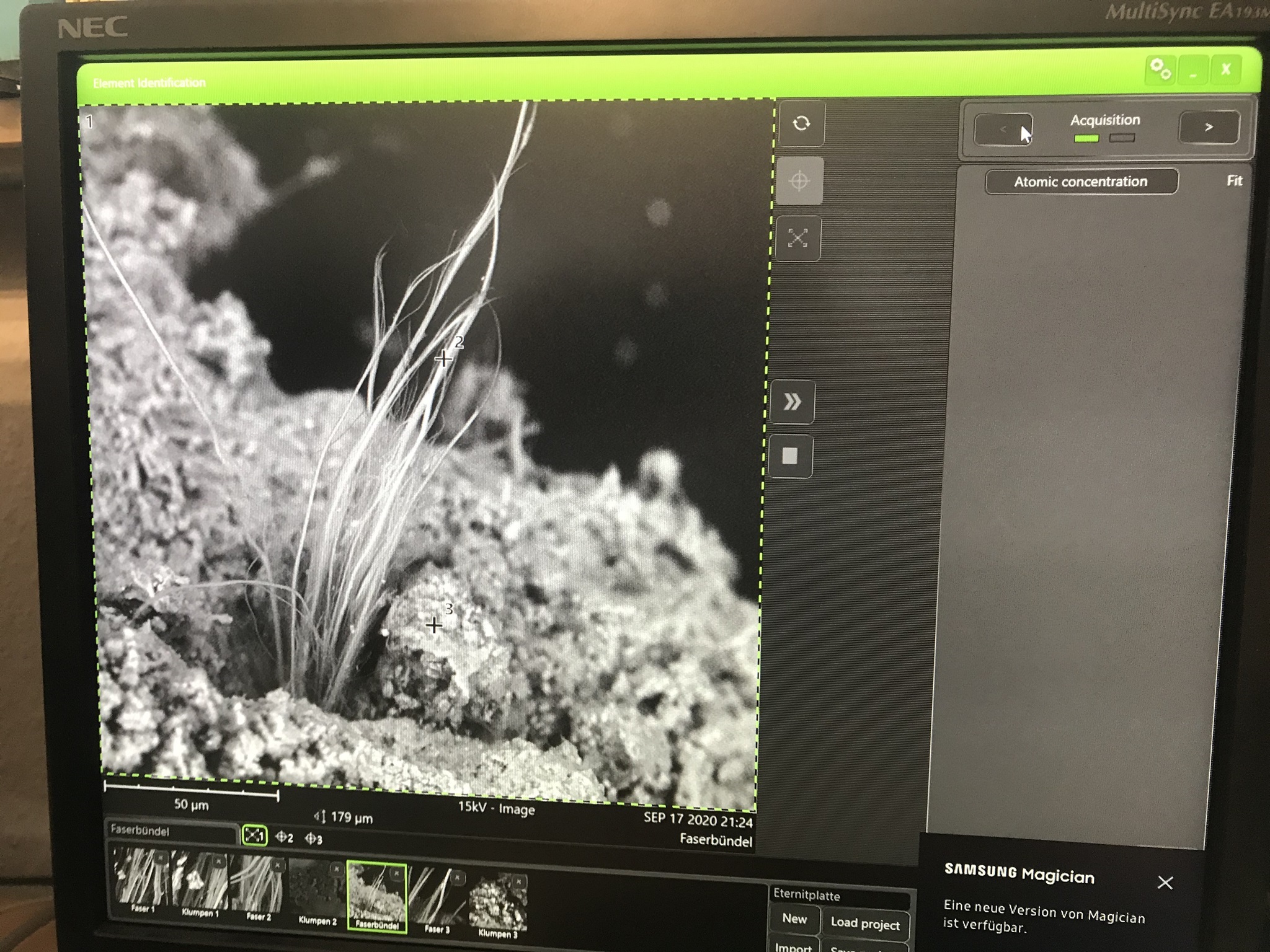

• Im REM konnten die Fasern fotografisch nachgewiesen werden.

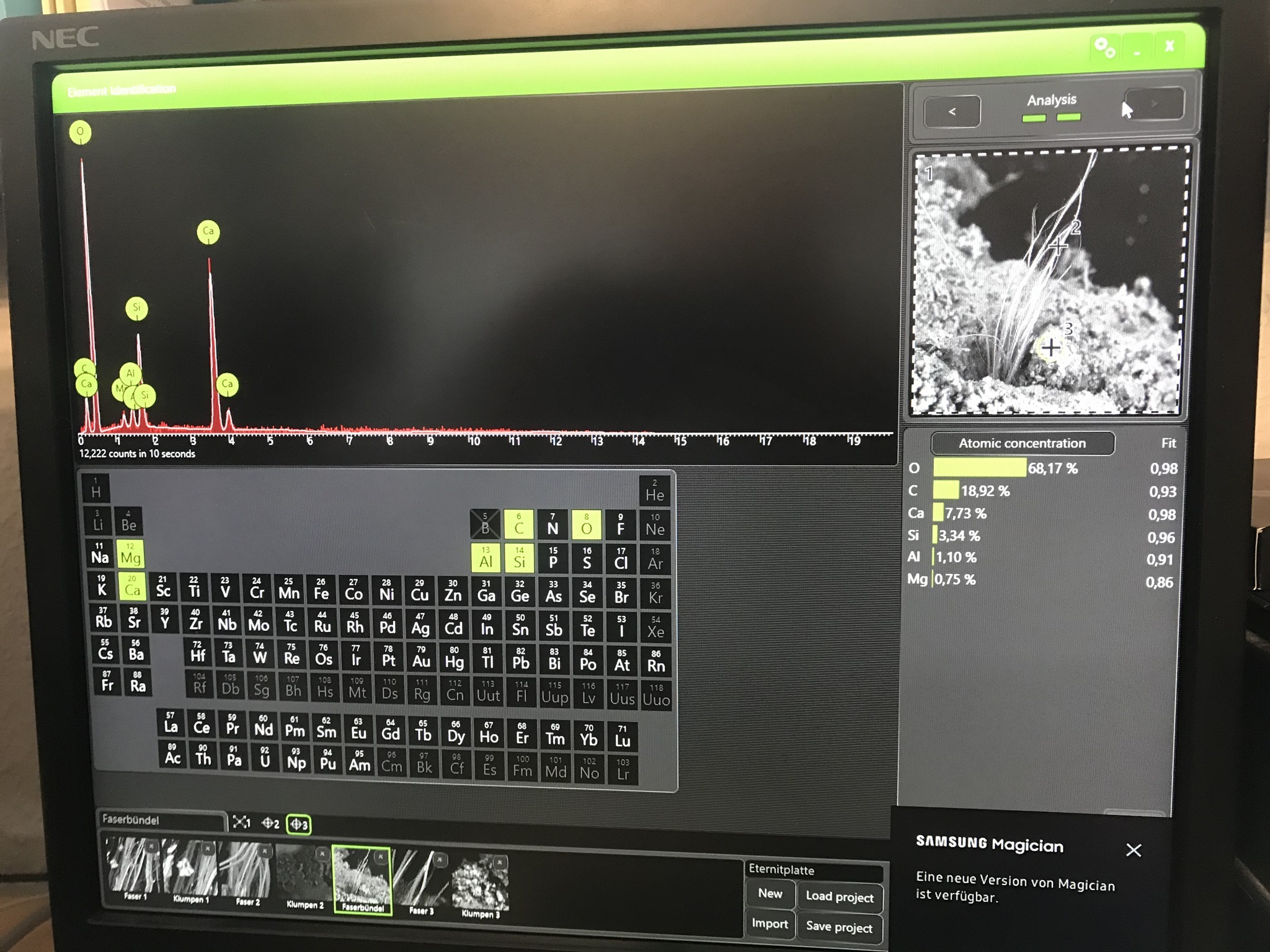

• Die EDX ergab aufgrund der Elementzusammensetzung, dass es sich um Chrysotil-Asbest (Mg₃Si₂O₅(OH)₄) handelt.

Protokoll (Auszug) einer Asbestanalyse
